Sodium Iodide(ヨウ化ナトリウム)>

NaI(Tl)シンチレータ結晶

原子番号 50 or 56

<製造国>
欧州:フランス、チェコ、イスラエル、英国
他: 米国、中国、日本
特徴
  • 無機シンチレータ中において高い発光量(光収率)基本値。
  • 吸湿性があるためアルミ缶に設置
  • 脆いので物理衝撃に弱く破損しやすい。
  • PMT感度曲線と符合する放射スペクトル

ガンマ線、X線の検出に適したシンチレータ。
NaI(Tl)は性能と価格、実績が多く、広く普及している無機シンチレータの一つです。
発光量や照射範囲の良さから他のシンチレーション材料と比較されます。
NaI(Tl)は他のシンチレータ結晶よりも大きく成長させることができ、価格も比較的低価格に抑えることができます。

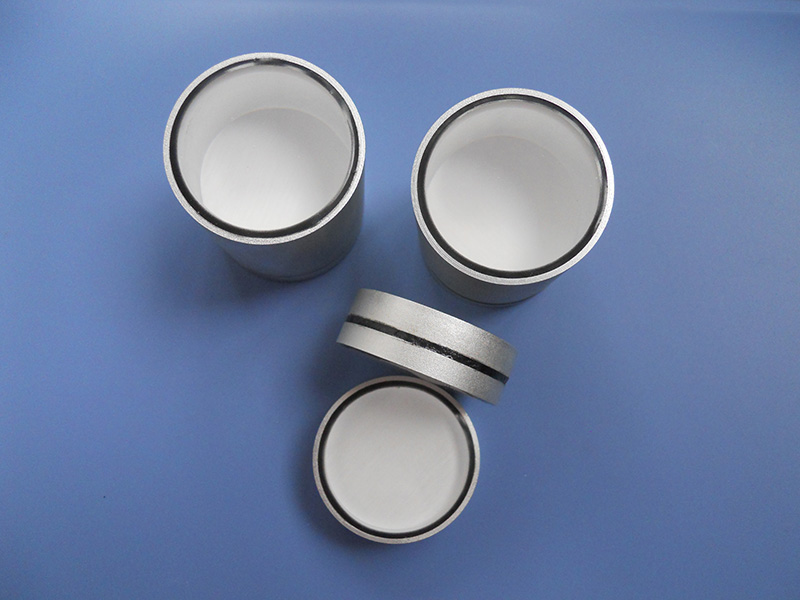

吸湿性があるため、通常は専用アルミカプセルに封入し、照射面はガラスプレートを張り吸湿を抑えます。
製造しているメーカーが最も多く、実績状、欧米メーカー品を推奨しておりますが、金額や納期優先では中国製も優位に立ちます。 NaI(Tl)は通常ブリッジマン法で製造しますが、中国KinHeng crystal社では チョクラルスキー法で製造しており、より高品質なNaI(Tl)をご提供可能です。
※個々のご注文において、純度解析は行っておりません。


NaI(Tl)特性データ

密度(g/cm³) 3.67
モース硬度 2
へき開面 (100)
屈折率(410nm) 1.8
融点 924(K)
651(℃)
吸湿性
最少ピーク波長(nm) 325
最大ピーク波長(nm) 420
発光波長範囲(nm) 325~550
減衰時間(ns) 230(英国)
264(中国)
放射線長(cm) 2.6
相対発光量(%) 100
エネルギー分解能
511KeV
20%
発光(フォトン)効率(MeV) 38000
ガンマ線,X線吸収係数(cm⁻¹) 0.29(660KeV)
5.5(100KeV)
  • 参考Hilger crystals,Epic Crystal, Advatech他
  • 数値はすべて参考です。保証値ではなく、製造メーカーによっても異なります。

参考御見積仕様

サイズ 最大直径:φ150mm
最大厚さ:400mm
3x3x1mm, 20x20x20mmなど
ご希望でチップ基板も製作可能です。
研磨 指定面に研磨可能。
アルミハウジング時片面研磨+光学窓(ガラス)を接着。
