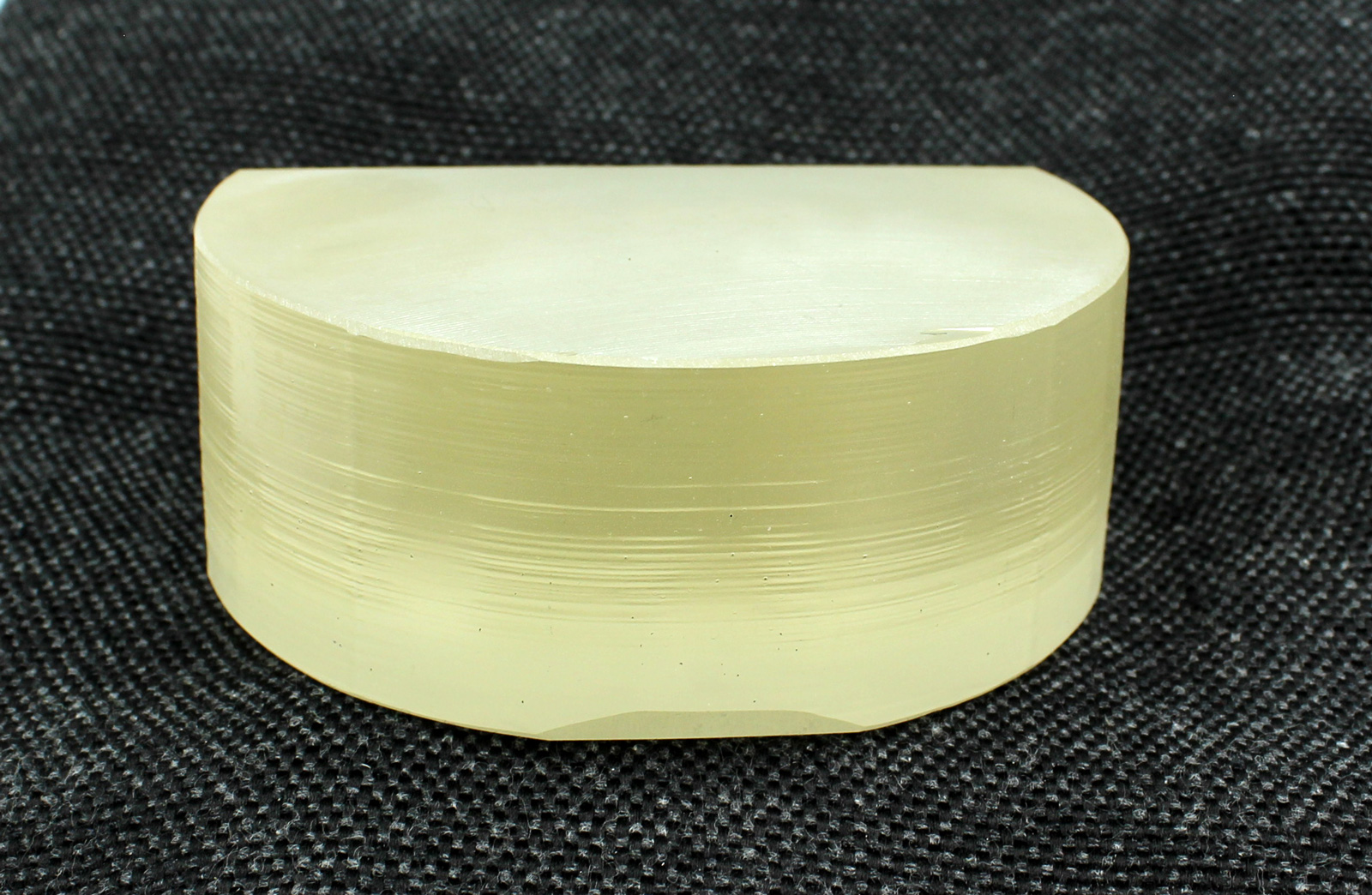

Substituted Gadolinium Gallium Garnet　Gd3(Mg,Zr)置換SGGG単結晶基板) >

置換型ガドリニウム・ガリウム・ガーネット

特徴：

GGG(Gd3Ga5O12)結晶をCa,Mg,Zrで部分置換したガーネット単結晶。
英語の"Substituted=置換された"を頭文字に含まれているのでSGGGと呼ぶ。
結晶格子定数a=12.45Åから12.505Åの範囲を組成依存で変化する。
大半は12.497または12.505のいずれか。
製造元(特に国)で格子定数が決まってくる。
Bi:YIGなどの高磁気光学ガーネットとのミスマッチを低減、磁化制御、誘電率調整、熱膨張など抑制に最適な単結晶基板。
要はエピタキシャル成長に有利な高性能磁気光学膜基板。
特にSGGGは高周波特殊用途向けに有利。
Sm(サマリウム)ドープGGGとは別種。表記はSm:GGG

用途：

・ファラデーローテータ・アイソレータ
・マグノミクス・スピントロニクス
・磁気光学素子

格子定数比較

結晶	格子定数(立方晶) (Å)	磁気光学性能	用途
GGG	a=12.383	低	基礎的薄膜基板アイソレータ
TGG	a=12.355	高	ファラデローテータアイソレータ
SGGG	a=12.497 a=12.505	低	最適化薄膜基板アイソレータ

数値は理論値です。
各説明に対して裏付け取材などしておりません。各自で裏付けしてください。
SGGGの格子定数は製造元で異なります。

SGGG御見積仕様

面方位	(111),(100),(110)
サイズ(mm)	カスタム or 3インチMAX
研磨	片面 or 両面エピレディ
厚さ(mm)	0.1～

標準的な仕様をメインにサイズや厚みはカスタム可能です。
価格はお問合せ下さい。

SrLaAlO4結晶物性データ

結晶名	置換型SGGG Gd3(Mg,Zr) Ga5O12
結晶構造	立方晶
結晶格子定数(Å)	a=12.497, c=12.497 a=12.505, c=12.505
融点(℃)	>1730
モース硬度	7.5
密度(g/cm³)	7.09
屈折率(625nm)	nd=1.9567 Ne=1.9577
