㈲藤アイデック製>

超高真空/極高真空光学結晶フランジ窓

製品写真

㈲藤アイデック:

真空フランジの中でも高位である超高真空と極高真空対応フランジ窓を製造しております。 ゴムオーリングを用いない手法で製造しているため、藤アイデックの職人が一つ一つ丁寧に製作します。 弊社では技師と直接コンタクトを取ってご要望通りに製作いたします。

フランジ窓ガラス材

主に光学結晶を用います。透過波長や透過率をご参照ください。
熱膨張や温度耐性については各光学結晶を個別にご参照ください。

フランジ窓結晶材種

光学材種 透過範囲(um) 透過率(%)
BaF2 0.15~12 93
CaF2 0.13~10 90~95
MgF2 0.12~7 90~95
Ge 0.19~3 45
LiF 0.12~6 95%
サファイア 0.7~5.5 85
Si 1.2~15 55
ZnSe 0.6~21 72
  • 他に合成石英やBK7なども取り扱っています。

超高真空フランジの特徴:

熱歪みがない窓 窓材本来の偏光・散乱のない透過が得られます。
熱的組立工程のない特殊シール技術で達成いたしました。
むらのないARコート 窓材単体をコーティング後、室温でフランジにマウントすることで、むらのないコーティングになります。(AR・BBAR・導電膜など)
耐圧構造 逆圧でも窓材の外れることがない構造です。
非磁性&非放射化 強磁性で強放射化金属であるコバール金属などは使用しておりません。磁場及び放射線環境下で使用可能です。
非汚染 高蒸気圧金属のZnを含んだロー接剤は使用していないため、真空容器内を汚染しません。

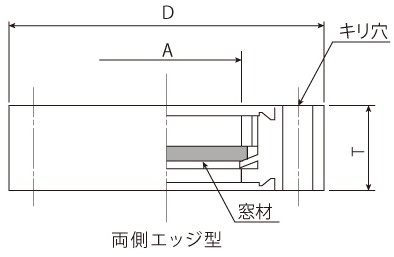

フランジ図面(SUS304L):

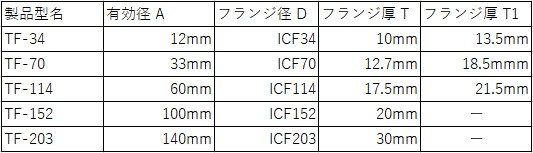

製品仕様

製品名 有効径(A) フランジ径(D) フランジ厚(T) フランジ厚(T1)
TF-34 12mm ICF34 12.7mm 13.5mm
TF-70 33mm ICF70 12.7mm 18.5mm
TF-114 60mm ICF114 17.5mm 21.5mm
TF-152 100mm ICF152 20.0mm -
TF-203 140mm ICF203 30mm -
  • ICFシリーズに準拠しています。VGタイプは取扱いありません。
  • 変換フランジをオプションで取付け可能です。

参考:

標準気圧
(地上or海面)
101,325Pa
低真空:
(100Pa以上)
地上から約60kmまで
中真空:
(100~0.1Pa)
地上から約60km~約90kmまで
高真空:
(0.1~10⁻5Pa)
地上から約90km~約250kmまで
超高真空:
(10⁻5Pa以下)
地上から約250km~熱圏。スペースシャトルが飛んでいるあたり
極高真空:
(10⁻9Pa以下)
ほぼ宇宙
  • ヘクトパスカル=100Pa ここでは(Pa)パスカル表示です。

御見積:

下記お問合せフォームまたはメールから、
製品名(TF-***)・結晶名・数量をご指定下さい。
以上を下記お問合せフォームよりお問合せください。
不明な点及び標準規格をご要望の場合は指定なしでお知らせください。
