Neodymium Doped Yttrium Orthovanadate>

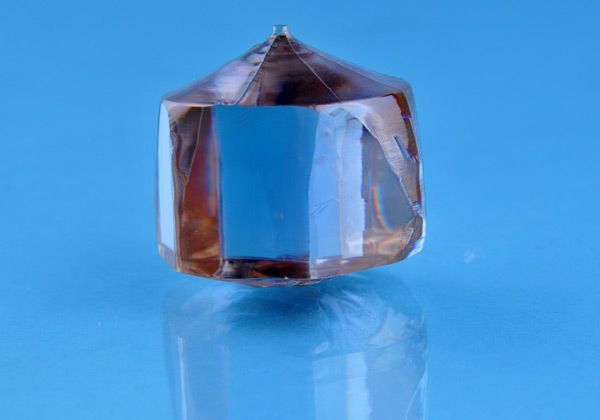

Nd:YVO4固体レーザー結晶

Castech

<紹介>

Nd:YVO4は低出力から中程度の出力に向いています。
ダイオードで励起される固体結晶の中で最も効率的な結晶がNd:YVO4です。
これは主にNd:YAGに対して吸収と放出特性が上回っているからです。
レーザーダイオードによって励起されるNd:YVO4は高い非線形光学結晶と組み合わせていることが多く、 例えば、LBO,BBOまたはKTP結晶と供に紫外領域から青色、緑色から近赤外付近まで周波数をシフト出力します。
様々な組み合わせができるNd:YVO4は機械加工、材料加工、分光、ウェハ検査、光ディスプレイ、医療用診断機器、レーザー印刷、データメモリなどあらゆる分野で利用可能な理想的なマテリアルです。

Nd:YAGと比較してNd:YVO4の利点

  • 808nm付近に広い励起帯域幅と約5倍の吸収効率
    (励起波長に対する依存性が低く、シングルモード出力に対して強い傾向がある)
  • 1064nmの波長で3倍の誘導放出断面積
  • 低い発振閾値と高いスロープ効率
  • 複屈折が大きく一軸性結晶であるので、発光は直線偏光のみ

Castech製Nd:YVO4の特徴

  • Ndドープ濃度:0.1~3%±0.05atm%
  • 最大サイズ:φ35x50mm
  • 1個から量産まで対応

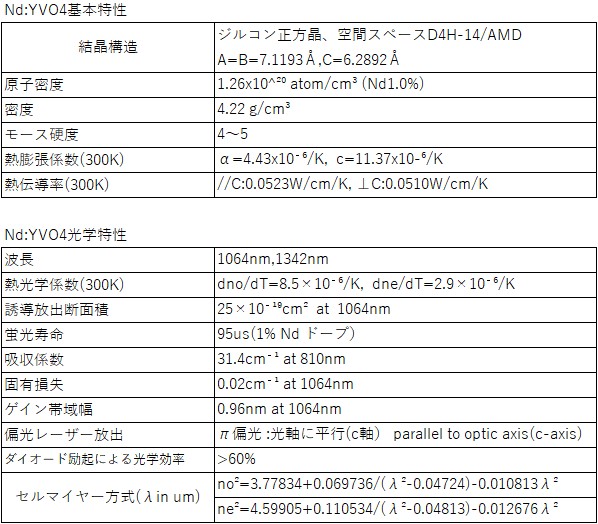

Nd:YVO4基本特性
結晶構造 空間スペースD4H-14/AMD
A=B=7.1193Å,C=6.2892Å>
原子密度 1.26x10^²⁰atom/cm³(Nd1.0%)
密度 4.22g/cm³
モース硬度 4-5
熱膨張係数300K( αa=4.43x10⁻6K
αc=11.37x10⁻⁶/K
熱伝導率(300K) //C:0.0523W/cm/K,
⊥C:0.0510W/cm/K
Nd:YVO4光学特性
波長 1064nm,1342nm
熱光学係数(300K) dno/dT=8.5×10⁻⁶/K
dne/dT=2.9×10⁻⁶/K
誘導放出断面積 25x10⁻¹⁹cm²/1064nm
蛍光寿命 90us(1%Ndドープ)
吸収係数 >31.4cm⁻¹/810nm
固有損失 0.02cm⁻¹/1064nm
ゲイン帯域幅 0.96nm/1064nm
偏光レーザー放出 分極:光軸に平行(c軸)
Parallel to optic axis(c-axis)
ダイオード励起による光学効率 >60%
セルマイヤー方式
(λ in μm)
  • no²=3.77834+0.069736/
    (λ²-0.04724)-0.010813λ²

  • ne²=4.59905+0.110534/
    (λ²-0.04813)-0.012676λ²
  • 数値は理論値です。保証する値ではありません。

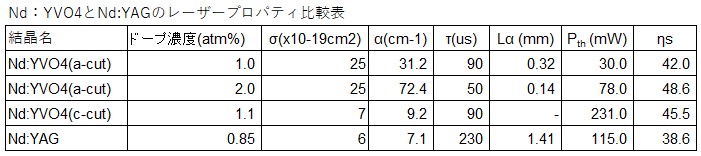

Nd:YVO4とNd:YAG比較表
結晶名 ドープ濃度
(atm%)
σ
(x10⁻¹⁹cm²)
α
(cm⁻¹)
τ
(us)

(mm)
Pth
(mW)
ηs
Nd:YVO4
(a-cut)
1.0 25 31.2 90 0.32 30.0 42.0
Nd:YVO4
(a-cut)
2.0 25 72.4 50 0.14 78.0 48.6
Nd:YVO4
(c-cut)
1.1 7 9.2 90 - 231.0 45.5
Nd:YAG 0.85 6 7.1 230 1.41 115.0 38.6
  • 数値はCastech社評価値です。

参考御見積仕様:

寸法(角形)mm 3x3x1, 3x3x5, 5x5x1, 7x3x2.5, 4x4x15など
寸法(円形)mm 3x3x1, φ3x1, φ5x1, φ10x0.2, φ10x20など
研磨 S/D:10/5,平行度:20秒
コーティング 両面AR/AR-1064/808nm
R<0.2%@1064nm,R<2%@808nm

S1:HR@1064&532nm,HT808nm
R>99.8%@1064&532nm,T>90%@808nm
S2:AR@1064&532nm
R<0.2%@1064nm, R<0.5%@532nm
※コーティング波長帯は変更可能です。

御見積

下記お問合せフォームまたはメールからスペックなど記入し、お問合せください。
不明な点及び短納期品などご要望の場合もお気軽にご連絡ください。
