Bismuth Borate(BiB3O6)>

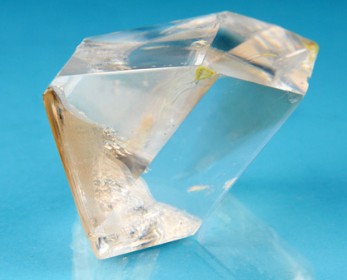

BiBO非線形結晶-ホウ酸ビスマス

CASTECH

特徴：

実効非線形係数やダメージ閾値も高く、潮解性(非吸湿)がありません。
非線形係数はLBO結晶の3.5～4倍、BBO結晶の1.5～2倍高い値を示します。
946nmからBiBOでSHGにして473nmの青色レーザーを出力させることができます。

機能：

・286～2500nmまで広範囲の透過特性。
・光学的均一性が高く、結晶内部に泡などが無い。
・高い損傷閾値
・温度幅が広帯域
・非吸湿性

物理特性

結晶構造 単斜晶(ポイントグループ2)
結晶格子定数 a=7.116Å, b=4.993Å, c=6.508Å
β=105.62°, Z=2
密度 5.033g/cm³
融点 約726℃
吸湿性 無し
熱膨張係数 αa=4.8x10⁻⁵/K
αb=4.4x10⁻⁶/K
αc=2.69x10⁻⁵/K
熱伝導率
W/m/K		 -
比熱
J/gK		 0.5
モース硬度 5.5

光学特性

波長透過範囲 286～2500nm
吸収係数
1064nm
 <0.1%/cm
損傷閾値
1064nm 10ns 10Hz		 500MW/cm²
屈折率(n)
10600nm
1064nm
530nm
 No=2.5912
Ne=2.5579
No=2.7010
Ne=2.7010
No=2.6134
Ne=2.5808
SHG
1064/532nm
  • 位相整合角：168.9°(YZ寄りのZ軸から起点）
  • Deff：3.0±0.1pm/V
  • 受容角度：2.32arad/cm
  • ウォークオフ角：25.6mrad
  • 受容温度：2.17℃/cm
非線形係数
pm/V
  • d₁₂=d₁₄=2.3
  • d₂₅=d₃₆=2.4
  • d₁₁=2.53
  • d₁₃=-1.3
  • d₃₅=-0.9
  • d₂₆=2.8
セルマイヤー方程式
(λin um)		 n₁₂=3.6545+0.0511/(λ²-0.0371)-0.0226λ²
n₂₂=3.0740+0.0323/(λ²-0.0316)-0.01337λ²
n₃₂=3.1685+0.0373/(λ²-0.0346)-0.01750λ²

BiBO結晶加工精度

サイズ φ25mm, L40mm(最大)
公差±0.1mm標準、+0/-0.05mmも可。
有効径 中心から90%まで
平行度 20arc秒
垂直度 ≦5 arc分
平坦度 λ/8 at 633nm未満
波面歪み λ/8 at 633nm未満
面取り 0.2x45°他
カケ ≦0.1mm
S-D 10/5 MIL-PRF-13830B
角度公差 Δθ≤0.25°, ΔΦ≤0.25°

御見積方法

入力・出力波長、結晶サイズ・位相整合角度、数量をご提示ください。
可能なら、希望出力エネルギー、パルス幅、繰り返し周波数、入力ビームの直径(結晶の外径が決まります。)をお知らせください。
ご不明な場合、出力波長、入力するレーザーの仕様書や環境温度をご提示ください。
最適なサイズ・位相整合角度とコーティングで御見積いたします。
