ゲルマニウム酸ビスマス又はビスマスゲルマネイト>
Bi12GeO20結晶
通称：
BGOにはBi4Ge3O12というシンチレータの別種類のBGO結晶があります。ここでは区別するために「BGO12」,「BGO20」と記載いたします。
結晶特性：

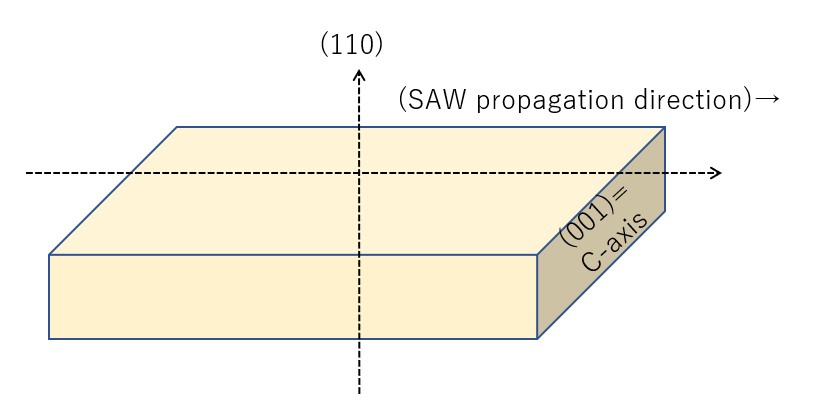

3.5pm/Vという電気光学係数を持ち、非線形光学を構築するポッケルスセルや紫外領域においてフォトリフラクティブ装置に使われています。BGO20は圧電性があり、音響光学効果を示すこともあり、水晶発振器やSAWデバイスにも応用可能です。SAW伝播方向は(110)です。
ビスマス系フォトリフラクティブ結晶
最も一般的なフォトリフラクティブ結晶はシレナイト構造を持つBi12MO20結晶です。（M=Si,Ge,Ti）いずれかに置換した結晶が、電気光学及び他の特性にマッチし、オプトロニクス分野に有効活用されます。
結晶比較データ
| Bi12SiO20 | Bi12GeO20 | Bi12TiO20 | |
|---|---|---|---|
| 結晶構造 | 立方体 | 立方体 | 立方体 |
| 格子定数(Å) | 10.104 | 10.145 | 10.176 |
| 密度(g/cm³) | 9.14 | 9.23 | 9.10 |
| モース硬度 | 5 | 5 | 5 |
| 融点(℃) | 900 | 925 | 840 |
| 透過範囲(nm) | 450～6000 | 450～7000 | 500～6000 |
| 屈折率 | 2.54 | 2.55 | 2.56 |
| 光吸収(cm⁻¹) | 0.3 | 0.2 | 0.5 |
| 電気光学係数(r⁴¹)pm/V | 5.0 | 3.5 | 5.7 |
| 半波長電圧(kV) | 3.9 | 5.7 | 3.3 |
| 光学活性@633nm(℃/mm) | 22 | 20 | 6.3 |
| 誘電定数 | 56 | 40 | 46 |
- 数値は参考値です。保証するものではありません。
御見積方法：
長方形：(3～20)x(3～20)x(0.5～20)mm³の間で希望する形状で利用可能です。最大サイズ：40x30x30mm
面方位：主面(110)、他対応可
コーティング：ARコート、ITOコート、Cr+Au電極膜など
